Aufbau eines 4D Tigchel Ofens

Vor ein paar Tagen habe ich bei einem Freund mitgeholfen einen 4D Tigchel Ofen aufzubauen. Hier ein paar Bilder vom Aufbau.

Aufschrauben der Transportkiste:

dsc_0585

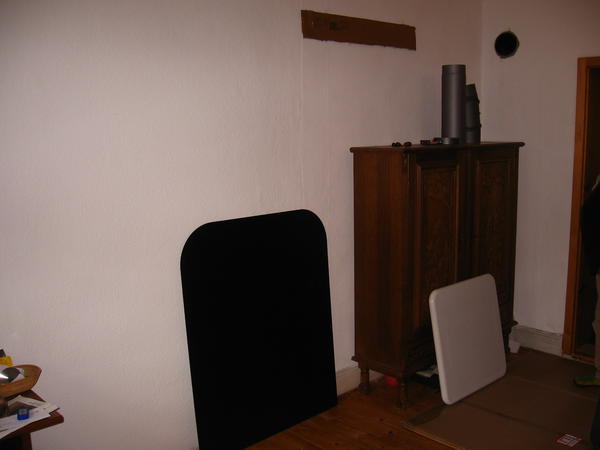

Die Situation im Raum, in der Ecke der Schornsteinanschluss. Das Bodenblech lehnt noch an die Wand:

img_9740

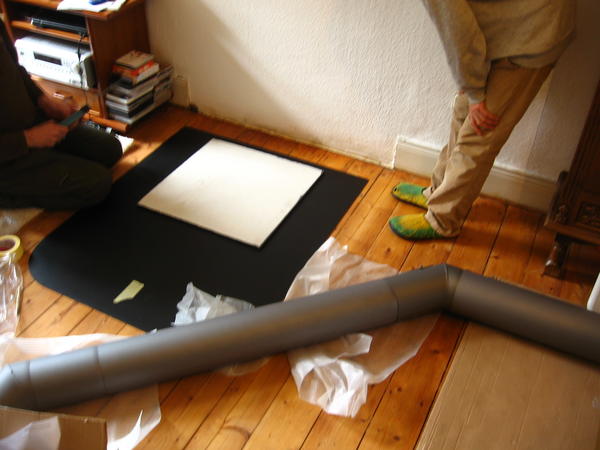

Die Ofenrohre wurden zusammengesteckt um die genaue Position des Bodenblechs zu bestimmen. Die mitgelieferte Dämmplatte wird auf das Bodenblech gelegt:

img_9741

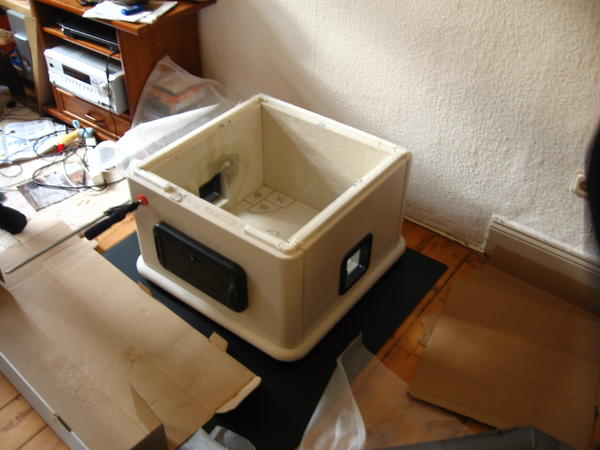

Auf die Dämmplatte kommt der untere große Mantelstein sowie die erste Reihe der senkrechten Mantelsteine. Mit einer Schraubzwinge werden die Platten gehalten bis die folgenden Platten montiert sind:

img_9742

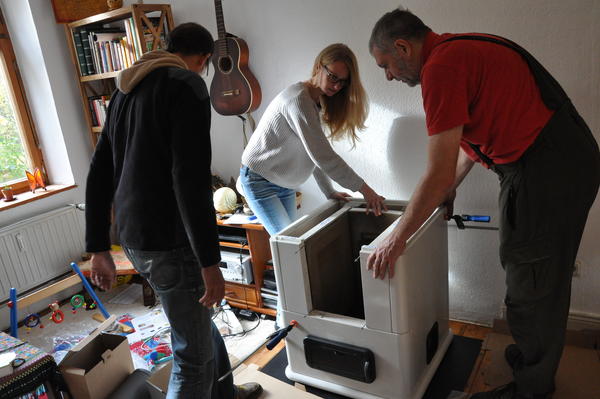

Drei senkrechte Steine des Brennraums stehen innen und die zweite Reihe der Mantelsteine ist in Position. Die zweite Schraubzwinge ist befestigt, die erste kann jetzt entfernt werden:

dsc_0592

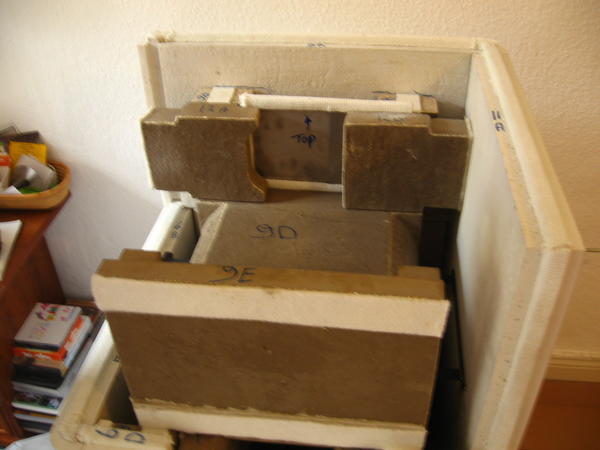

Ein Bild von der dritten Ebene, im Hintergrund der Anfeuer-Bypass aus Edelstahl (Beschriftung “Top”), eingerahmt von zwei Steinen. Man kann gut erkennen, dass alle Teile deutlich beschriftet sind. Diese Angaben finden sich auch in der mitgelieferten Bauanleitung. Gut erkennbar sind die Dichtbänder an den inneren Steinen sowie an den Mantelplatten:

img_9744

Alle Teile werden trocken, also ohne Mörtel, zusammengesteckt. Damit kann der Ofen bei Bewegungen des Untergrundes (hier z.B. ein Holzboden) nachgeben ohne Risse zu bekommen. Der Tigchel Ofen kann bei Bedarf, z.B. Umzug, auch relativ leicht wieder abmontiert und an anderer Stelle neu aufgebaut werden. Allerdings sind nach dem ersten Anfeuern die Beschriftungen teilweise nicht mehr erkennbar und man muss bei der Demontage die Steine entsprechend markieren.

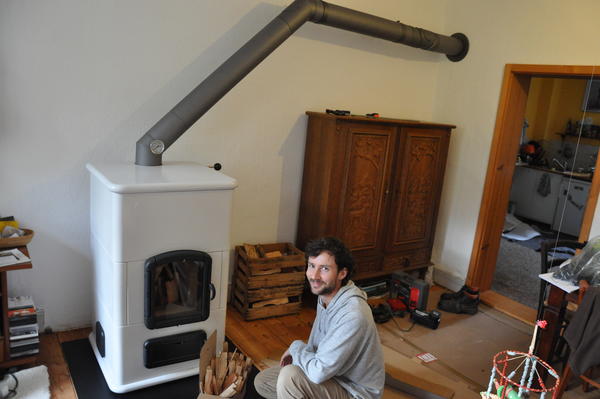

Der Besitzer freut sich über den fertigen Ofen:

dsc_0597

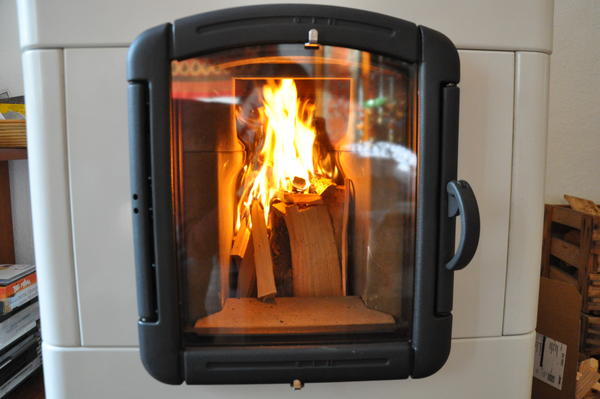

Das erste Feuer:

dsc_0599

Kommentar des neuen Besitzers:

“Der Ofen brennt wieder, und wurd gestern vom Schornsteinfeger bewundert und die Sicherheitsabstände gelobt.”

ein Tag später kam eine eMail mit folgendem Text:

“Ich muss sagen der Ofen gibt eine super Leistung. Es erinnert mich an den Kachelofen von meinen Eltern. Sowohl die Art der Wärme, als auch die Häufigkeit, die man einheizen muss, damit es schön warm bleibt.”
