Stützmauer aus gefüllten Säcken (earthbag-Bauweise)

Das Grundstück des Waldgärtnerhauses im Ort Bauhaus grenzt an eine Hoffläche des Nachbarhauses. Der Höhenunterschied beträgt ungefähr einen Meter. Die alte Betonmauer am oberen Rand der Hoffläche war teilweise unterhöhlt, in der davor liegenden Erdböschung fanden sich Reste von uralten umgefallenen Trockensteinmauern.

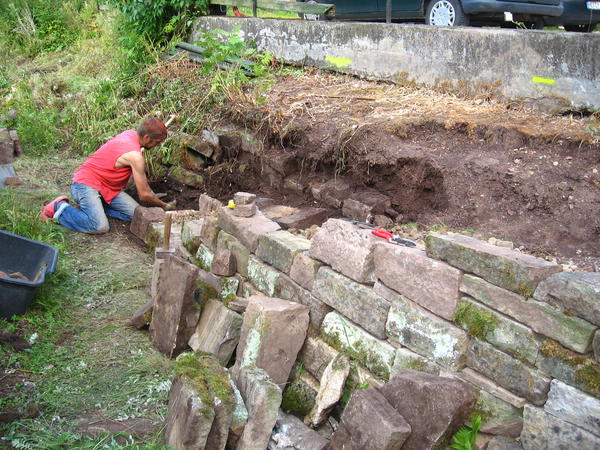

Aus diesen Steinen wurde im Sommer mit etwas Abstand eine neue Trockensteinmauer gebaut. Allerdings war von Anfang an klar, dass die Anzahl der Steine nicht für den kompletten Stützbedarf reichen wird.

IMG_0249

Insbesondere der hintere Bereich des Geländeversatzes braucht eine zusätzliche Abstützung. Wir haben uns entschieden dort eine Stützmauer aus gefüllten Säcken zu bauen.

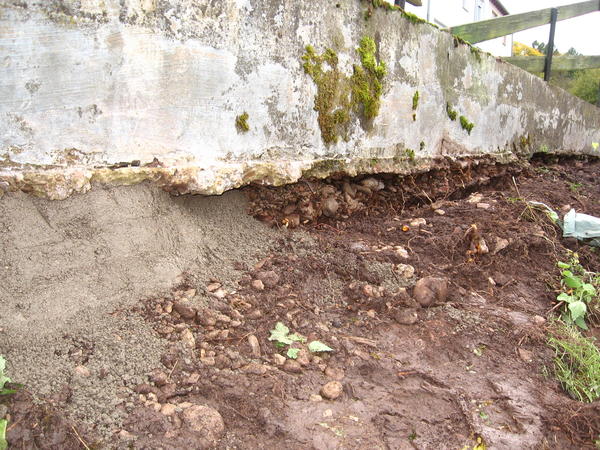

Zunächst wurde die Unterhöhlung der alten Mauerkrone mit Beton verstopft:

IMG_0396

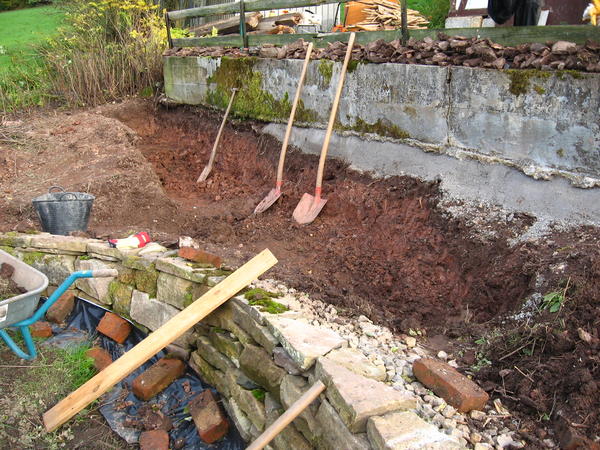

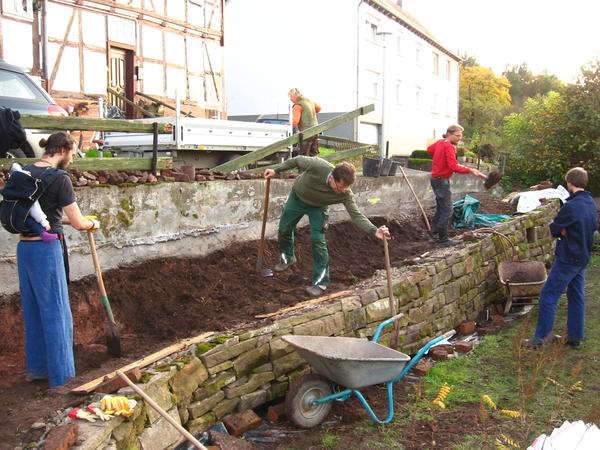

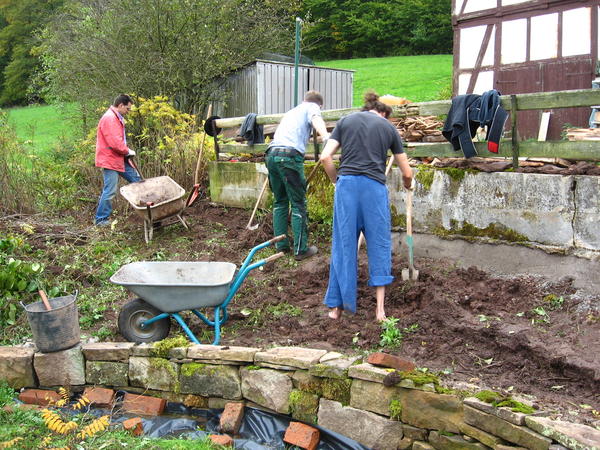

Im Rahmen eines Workcamps haben wir geschaufelt um den zukünftigen Sackwand-Bereich freizulegen:

IMG_0399

IMG_0401

IMG_0404

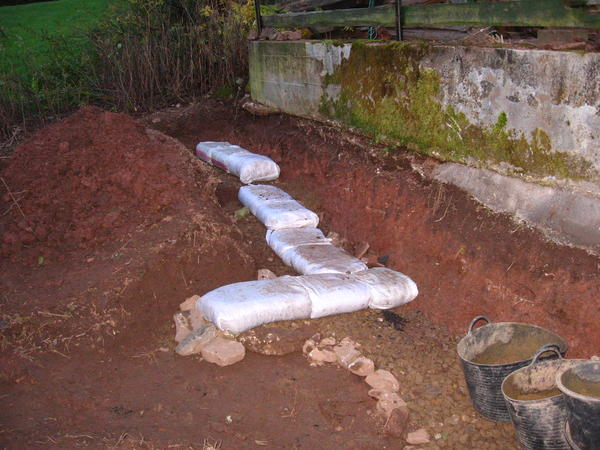

Am Abend des zweiten Workcamp-Tages lagen schon die ersten Säcke:

IMG_0405

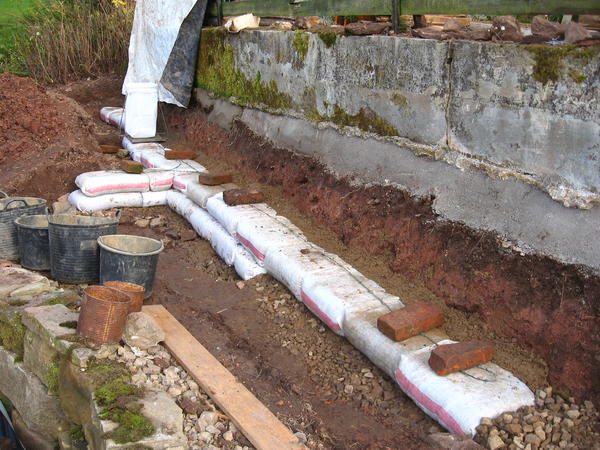

Am dritten Tag kamen wir zügig voran. Zwischen die Sackreihen legten wir Stacheldrahl:

IMG_0414

Die Säcke bestehen aus sehr stabilem PP-Bändchengewebe. Gefüllt haben wir sie mit Kalkschotter 0-16 mm aus einem nahe gelegenen Steinbruch. Verschlossen werden die Säcke mit einer speziellen Falttechnik, kombiniert mit einem verzinkten Nagel.

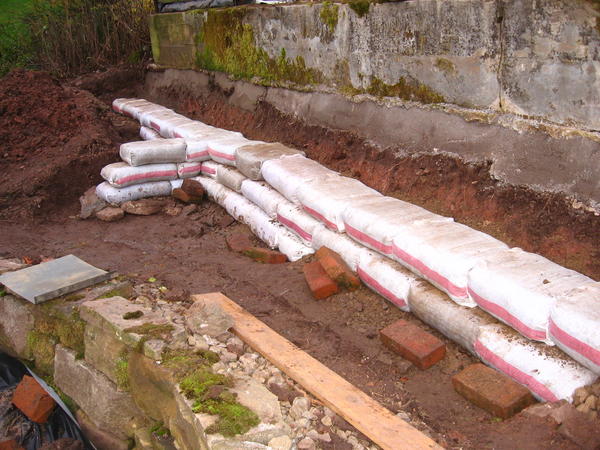

Am Ende des dritten Tages haben wir im hinteren Bereich schon drei Reihen an Säcken:

IMG_0417

Man kann mit dieser Earthbag-Building-Bauweise sehr kreativ gestalten. Je nach Situation kann man gerade und runde Formen anlegen. In unserem Fall haben wir aus gefüllten Säcken einen Stützpfeiler in die Wand geformt.

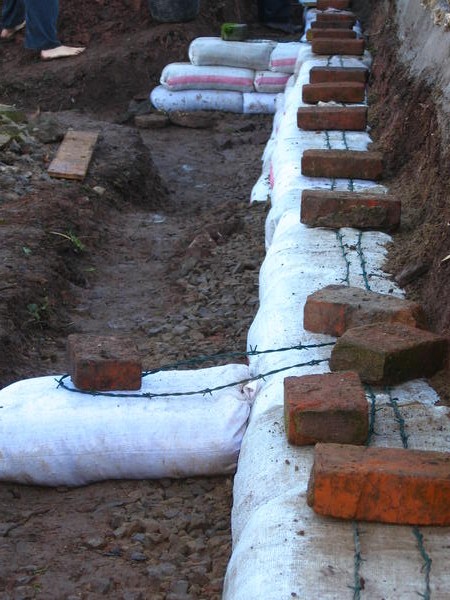

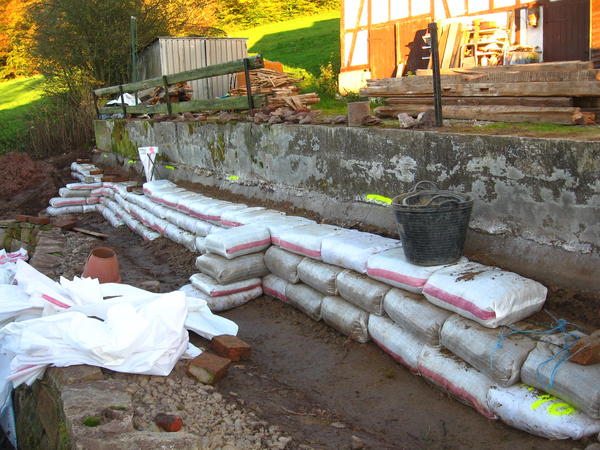

Gestern haben wir mehr in die Länge gebaut und einen weiteren Stützpfeiler angefangen:

IMG_0420

IMG_0424

Jede Sackreihe liegt etwas versetzt in Richtung Wand. Dadurch entsteht eine Stützwirkung und die Sackmauer kann nicht umkippen. Die Fuge zur Böschung wird laufend mit Kalkschotter verfüllt und gut gestampft. Dadurch gibt es einen kraftschlüssigen Übergang zur Böschung. Sobald die Wand fertig ist werden die Säcke verputzt, beispielsweise mit einem Zementputz. Dies muss zeitnah geschehen, denn die PP-Säcke sind nur kurze Zeit UV-fest. Das heißt, bei längerer Sonneneinstrahlung würden sie sich auflösen.

Jede Sackreihe wird vor dem Verlegen des Stacheldrahtes stark verdichtet mit Erdstampfern:

IMG_0411

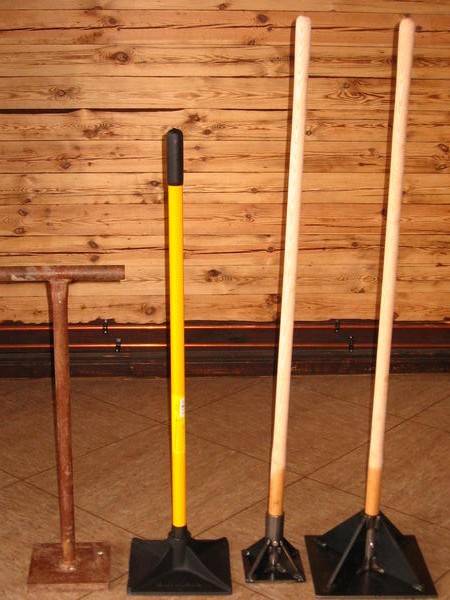

Von links nach rechts:
Ein ein Deutschland üblicher Erdstampfer 20 x 20 cm (Klick zu amazon)
Ein in den USA üblicher Erdstampfer 10 x 10 Zoll (Klick zu amazon)
Ein selbstgebauter Erdstampfer 15 x 15 cm
Ein selbstgebauter Erdstampfer 30 x 30 cm

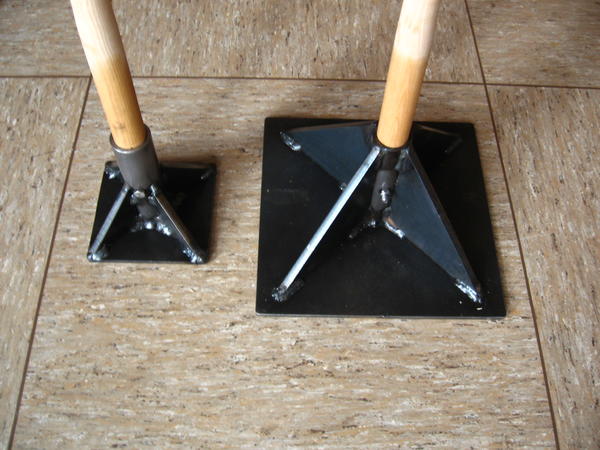

Die selbstgebauten Stampfer haben sich besonders gut bewährt:

IMG_0407

Der Stiel ist ein Feldhackenstiel 135 cm x 3,5 cm Durchmesser. Er steckt in einem Präzisionsrohr aus Stahl mit Innendurchmesser 35 mm, fixiert mit einer durchgehenden Edelstahlschraube M8 und selbstsichernden Mutter. Die Bodenplatte und die Dreiecke bestehen aus 10 mm dickem Stahl wobei die Bodenplatte an den Rändern sehr stark gerundet ist. Dies ist wichtig, damit das Gewebe der Säcke beim Stampfen intakt bleibt. Der größere Stampfer wird genommen um gleichmäßigere Flächen zu erzielen. Der kleinere Stampfer ist gut geeignet um punktueller stärker zu verdichten.

Empfohlene Earthbag-Literatur:

IMG_0429

Emergency Sandbag Shelter and Eco-Village: Manual-How to Build Your Own with Superadobe/Earthbag; Autor: Nader Khalili

Earthbag Building: The Tools, Tricks and Techniques: The Tool, Tricks and Techniques; Autoren: Kaki Hunter und Donald Kiffmeyer

Building With Earth: A Guide to Flexible-Form Earthbag Construction; Autorin: Paulina Wojciechowska
(Titelbild bei Amazon abweichend von dem gelieferten Exemplar)

Earthbag Architecture: Building Your Dream with Bags; Autor: Kelly Hart

Earthbag Building Guide; Autor: Owen Geiger
(Beim Autor kann nur die PDF bestellt werden. Diese habe ich bei epubli in Auflage 1 Stück für Eigenbedarf drucken lassen. Ist zwar recht teuer, aber ich mag real anfassbare Bücher lieber als rein elektronische Dateien)

*********

In dem erstgenannten Buch „Emergency Sandbag Shelter“ gibt es eine mehrseitige Trainingsanleitung für den Bau einer Notunterkunft. Diese Anleitung darf frei weiter gegeben und auch übersetzt werden. Ein paar Ausgaben in verschiedenen Sprachen konnte ich finden. Hier sind die PDF-Dateien:

Englisch
Deutsch
Spanisch
Arabisch

*********
